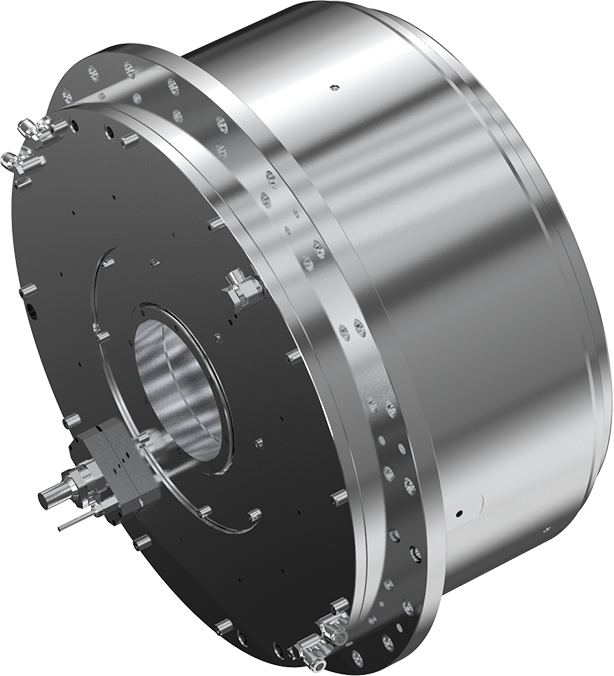

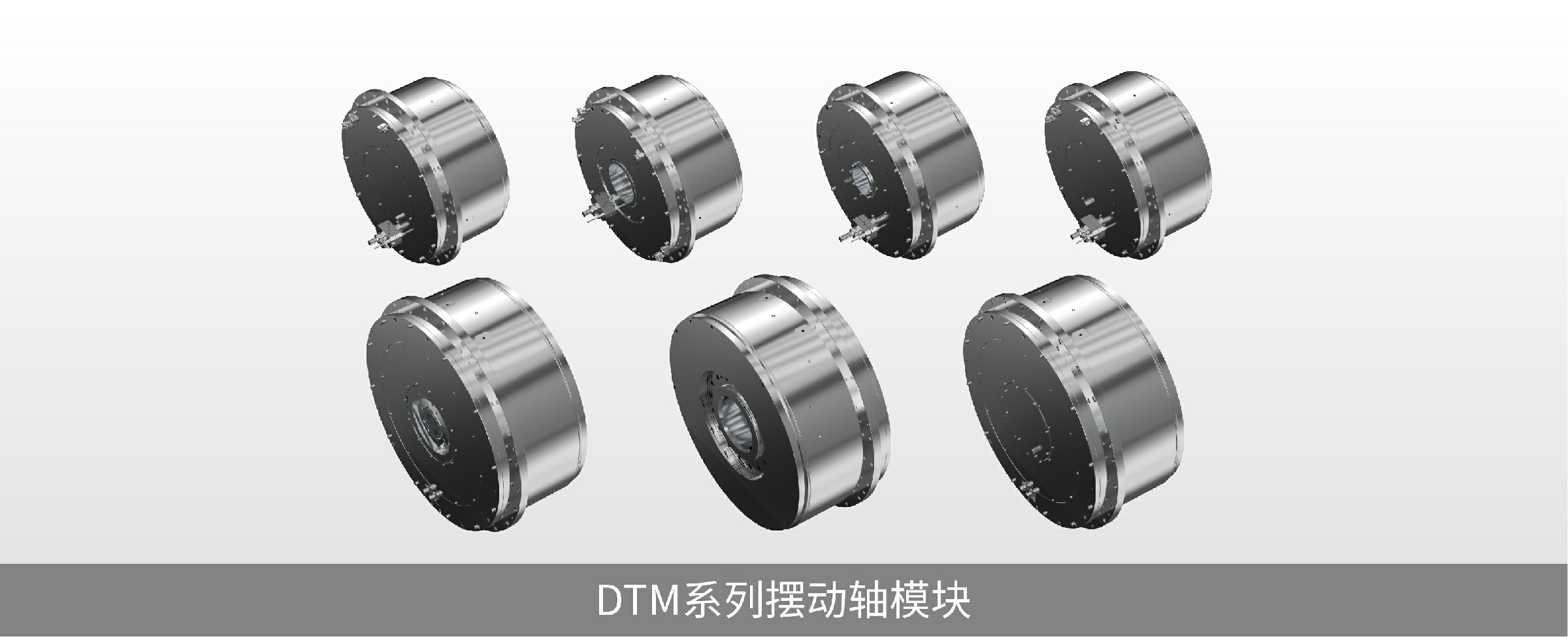

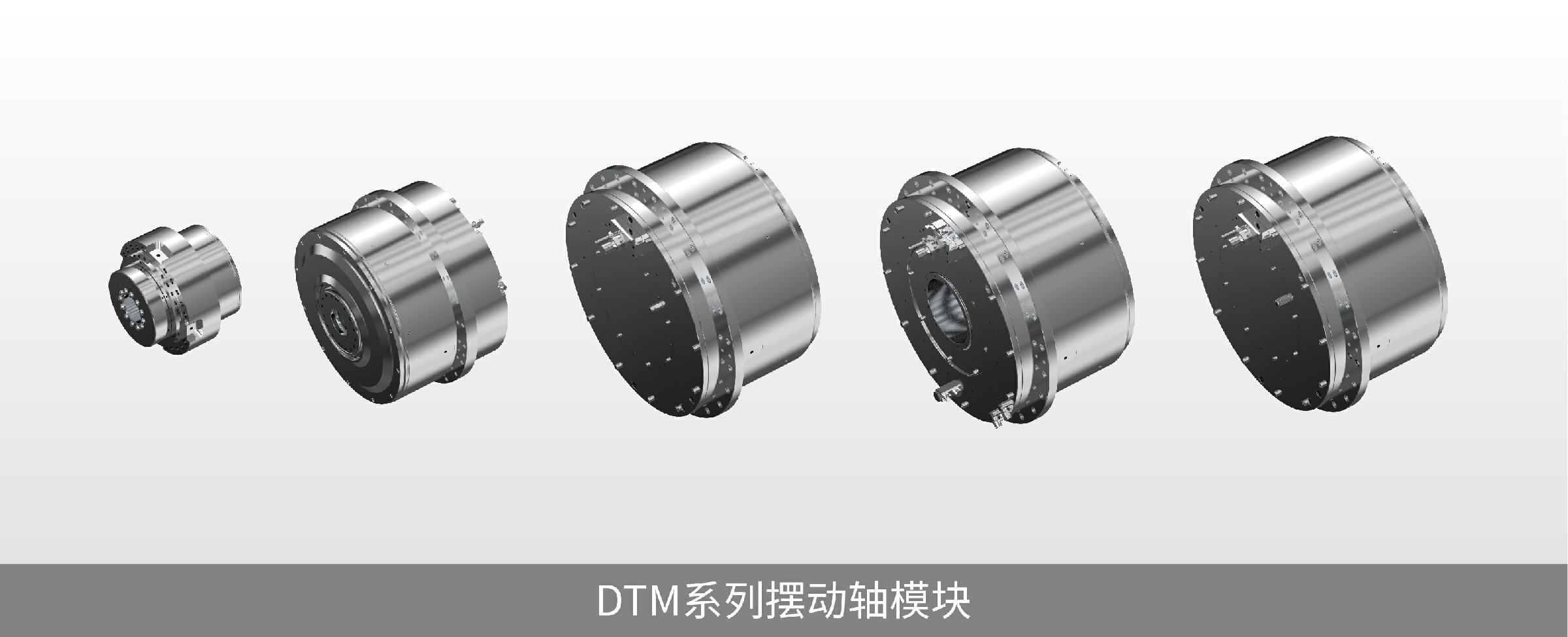

DTM系列摆动轴模块

01 力矩电机直驱

水冷式力矩电机直接驱动, 高转速同时具有高扭矩, 无背隙、无磨耗。

02 应用领域

全新的驱动理念满足了现代机床日益增长的高动态、高精度和高可靠性的要求。

参数

PARAMETER

项目	单位	DTM400.01	DTM400.02	DTM600.01	DTM600.02
心轴接口直径	mm	164	140	202	202
模块配合直径	mm	435	230	555	555
最高转速	r.p.m	30	无	30	30
峰值转矩	Nm	2110	无	3480	3480
额定转矩	Nm	1200	无	1880	1880
锁紧控制方式	—	气压	无	气压	气压
锁紧扭矩	Nm	750	无	2300	2300
总重	kg	—	—	—	—
定位精度/ 重复定位精度	"	10 " /5 "	—	10 " /5 "	—
编码器	—	有	无	有	无

项目	单位	DTM800.01	DTM800.02	DTM1250.01	DTM1250.02
心轴接口直径	mm	260	260	300	300
模块配合直径	mm	627	627	870	870
力矩电机	—	GTML0530WS-150A	GTML0530WS-150A	GTML0760WS-150A	GTML0760WS-150A
最高转速	r.p.m	30	30	15	15
峰值转矩	Nm	4980	4980	11000	11000
额定转矩	Nm	2690	2690	6340	6340
锁紧控制方式	—	气压	气压	气压	气压
锁紧扭矩	Nm	3300	3300	8400	8400
总重	kg	—	—	—	—
定位精度/ 重复定位精度	"	10 " /5 "	—	16 " /8 "	—
编码器	—	有	无	有	无
