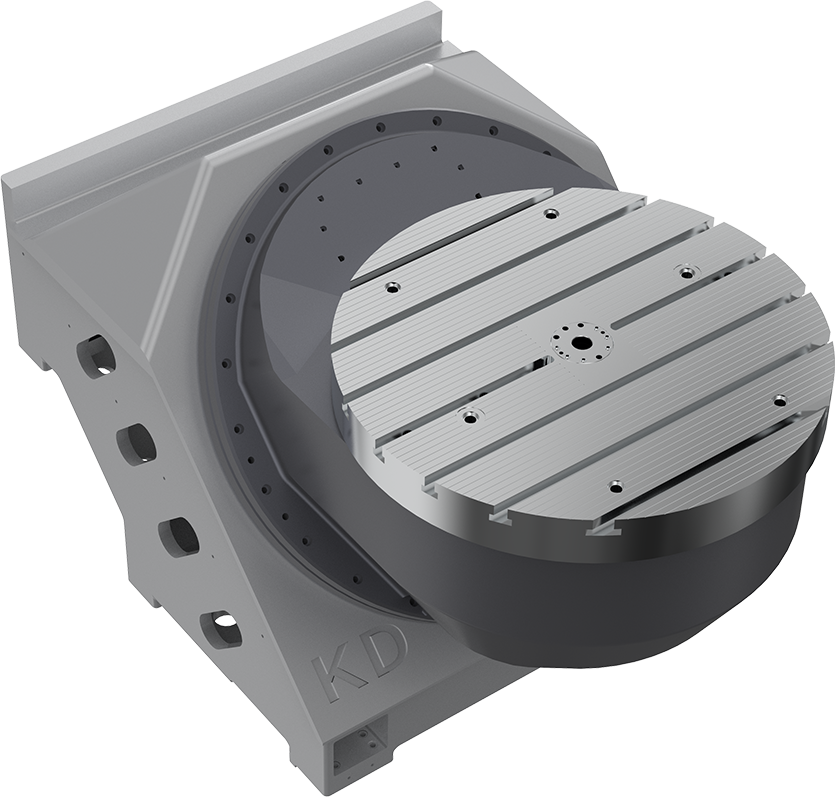

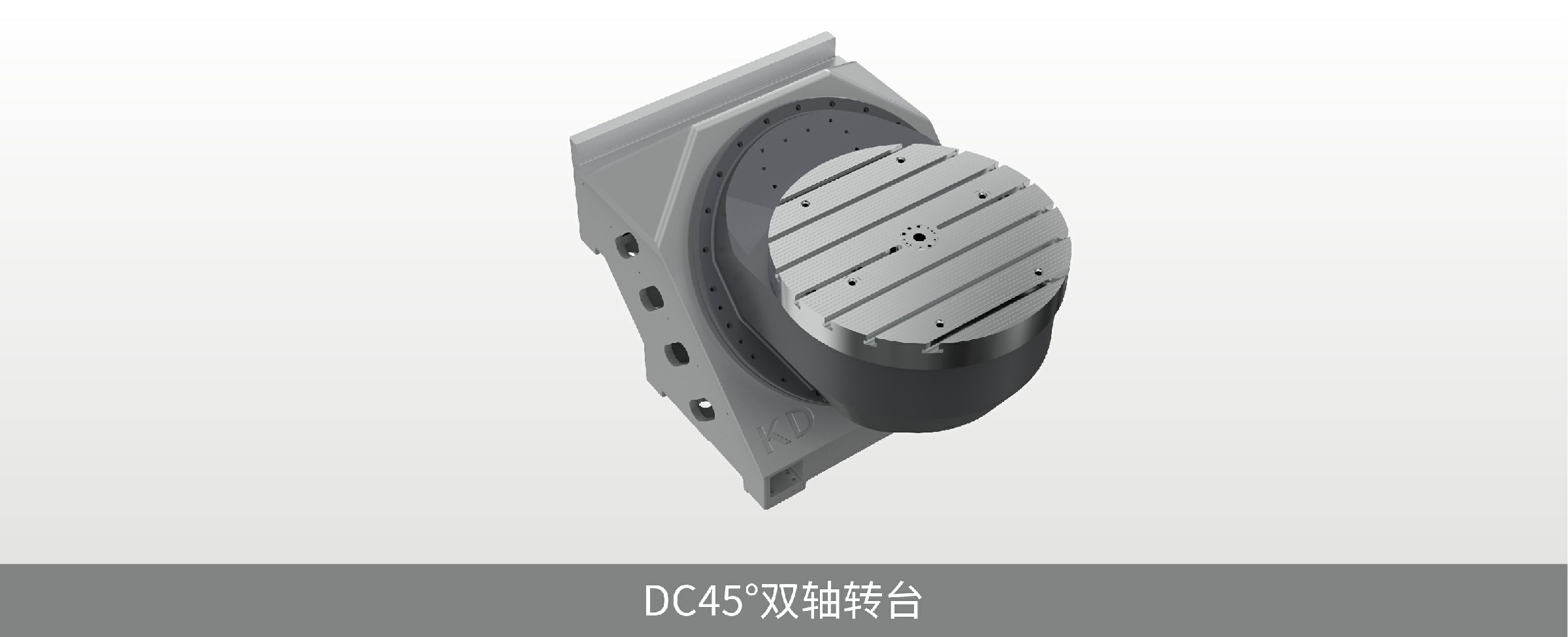

DC系列45°双轴转台

01 力矩电机直驱

水冷式力矩电机直接驱动, 高转速同时具有高扭矩, 无背隙、无磨耗。

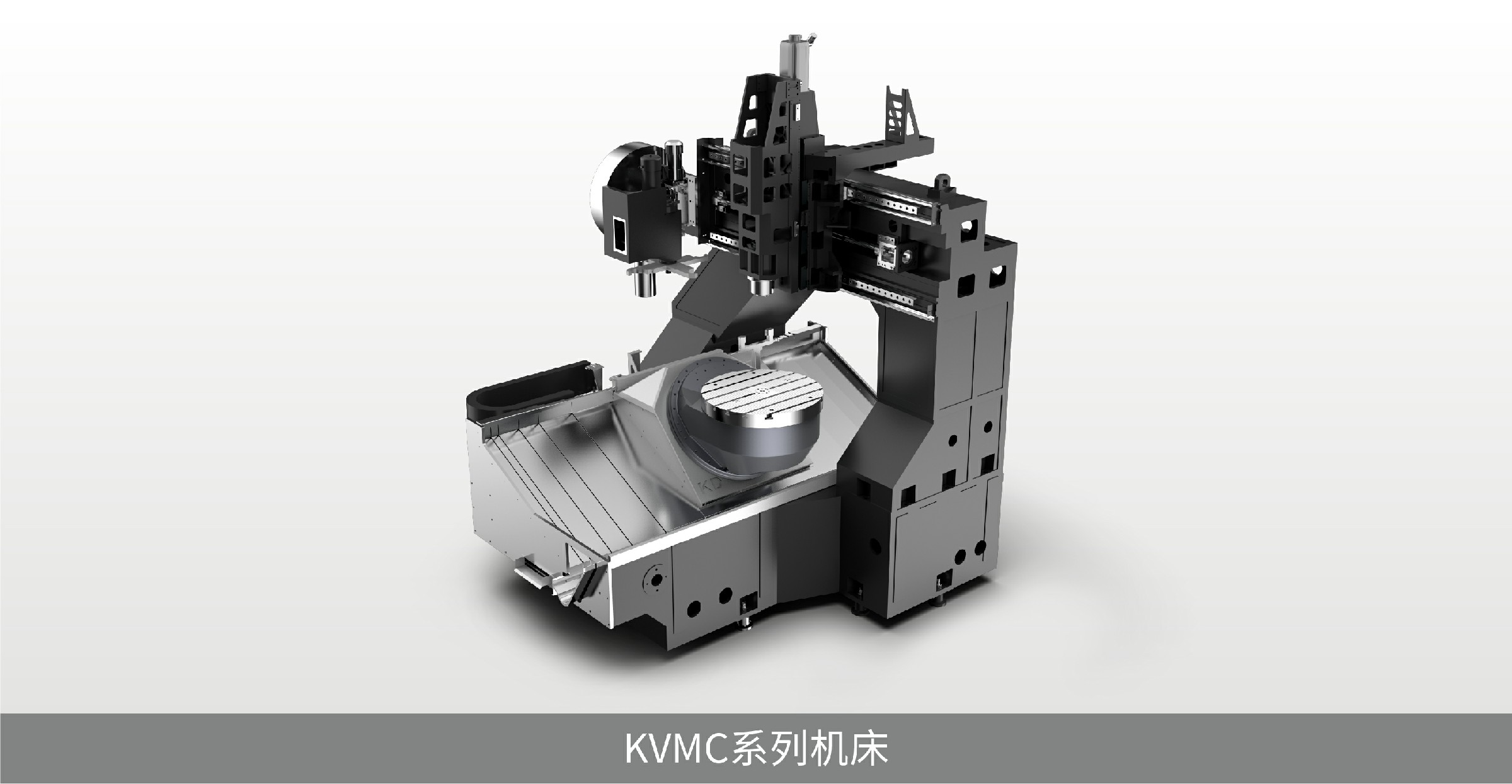

02 应用领域

全新的驱动理念满足了现代机床日益增长的高动态、高精度和高可靠性的要求。

参数

PARAMETER

项目	单位	DC45°双轴转台
台面直径	mm	Φ800
T槽型	—	7-18H7（平型）
轴向	—	回转轴 摆动轴
最高转速	r.p.m	50 50
峰值转矩	Nm	2320 4980
额定转矩	Nm	1210 2690
锁紧控制方式	—	油压 气压
锁紧扭矩	Nm	6000 3300/带增压6100
总重	kg	—
容许载重	kg	1000
定位精度/重复定位精度	"	10 " /5 " (可选配)
