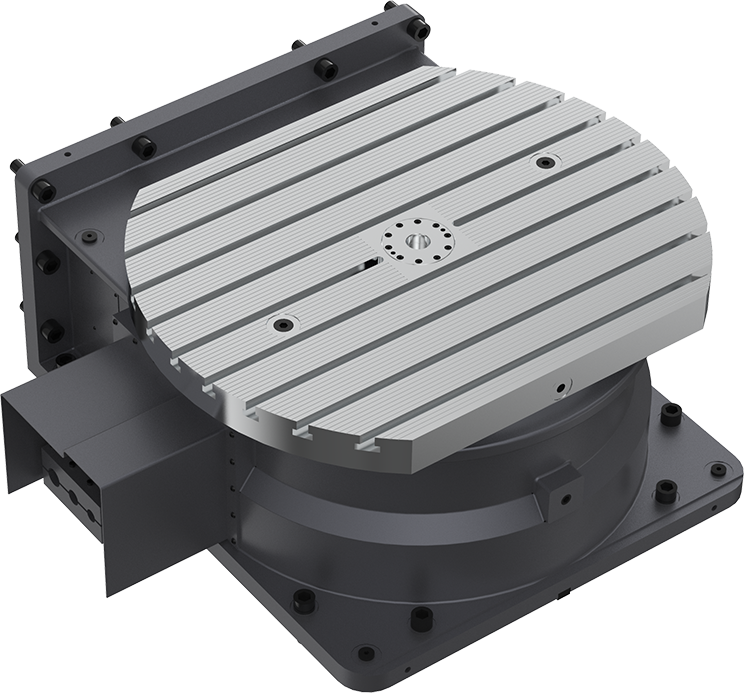

DVH系列立卧转换单轴转台

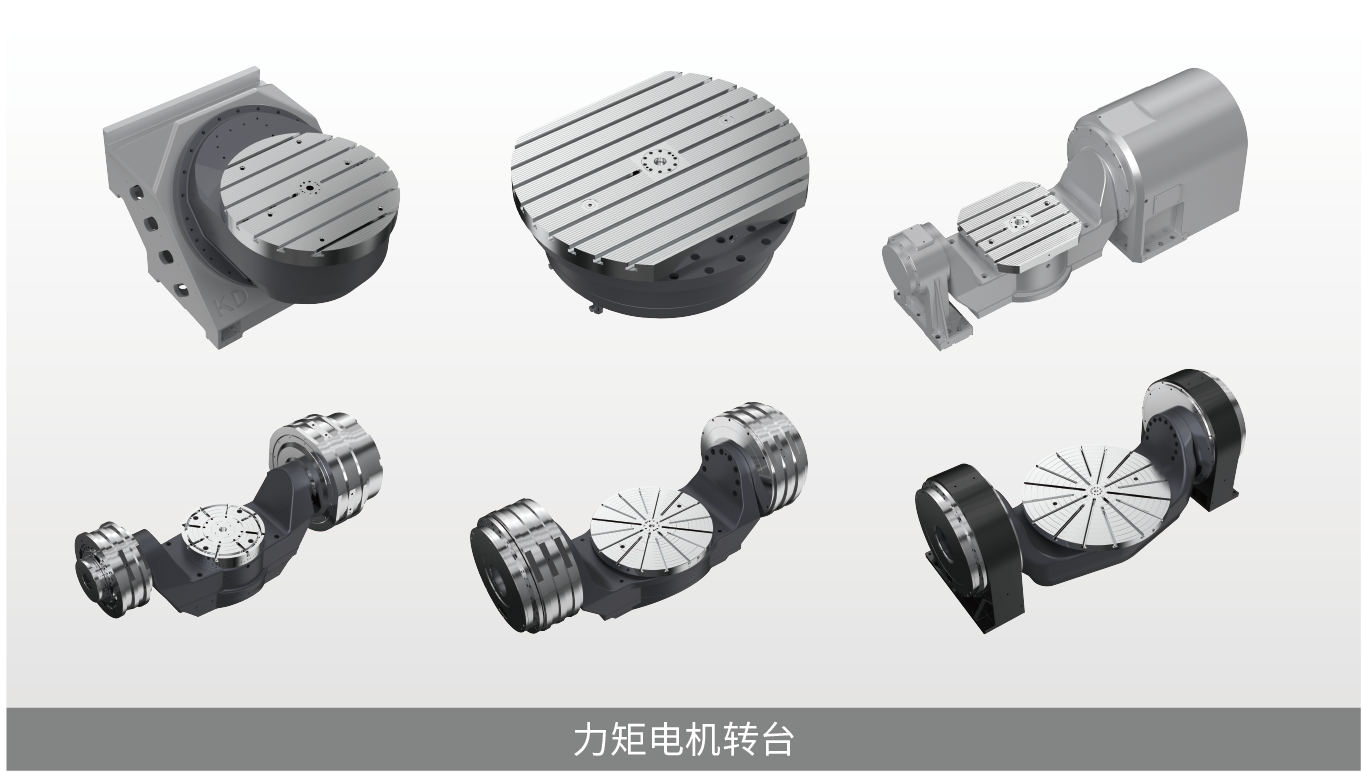

1 力矩电机直驱

水冷式力矩电机直接驱动, 高转速同时具有高扭矩, 无背隙、无磨耗。

02 应用领域

全新的驱动理念满足了现代机床日益增长的高动态、高精度和高可靠性的要求。

参数

PARAMETER

项目	单位	DVH370	DVH370MT	DVH600	DVH600MT	DVH800	DVH800MT
台面尺寸	mm	Φ370×Φ450	Φ370	540×Φ650	Φ600	630×Φ800	Φ750
T槽型	—	8-12H7 （星型）	8-12H7 （星型）	7-14H7 （平型）	8-14H7 （星型）	9-14H7 （平型）	16-14H7 （星型）
回转范围	—	nx360°	nx360°	nx360°	nx360°	nx360°	nx360°
最高转速	Nm	70	2000	80	1200	70	800
峰值转矩	Nm	581	580	1620	1408	2320	2328
额定转矩	Nm	314	379	860	1040	1210	1488
锁紧控制方式	—	油压	气压	油压	油压	油压	油压
锁紧扭矩	Nm	1000	750	3990	4000	8000	5000
总重	kg	—	—	—	—	—	—
容许载重	kg	300	150	1000	500	1400	700
定位精度/ 重复定位精度	"	10 " /5 " （可选配）	10 " /5 " （可选配）	10 " /5 " （可选配）	16 " /8 " （可选配）	10 " /5 " （可选配）	10 " /5 " （可选配）
