DV系列立式单轴转台

01 力矩电机直驱

水冷式力矩电机直接驱动, 高转速同时具有高扭矩, 无背隙、无磨耗。

02 应用领域

全新的驱动理念满足了现代机床日益增长的高动态、高精度和高可靠性的要求。

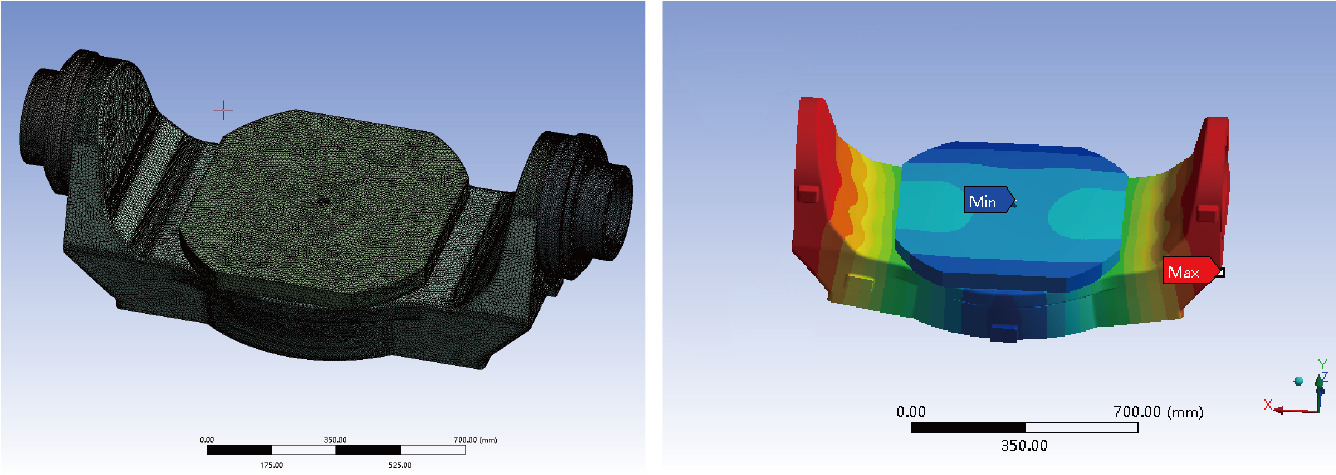

03 复杂细致的计算

每一个核心部件都通过细致的有限元分析得到最优结果。

参数

PARAMETER

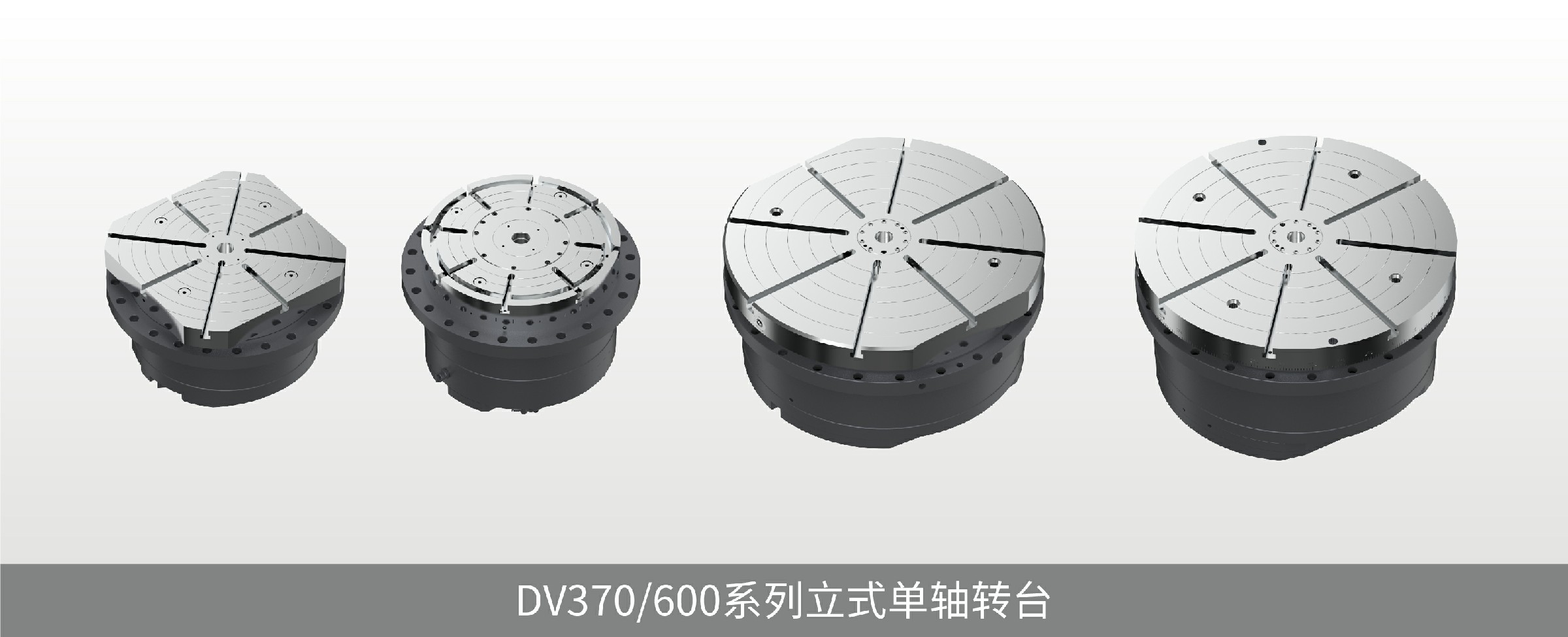

项目	单位	DV370	DV370MT	DV600	DV600MT
台面尺寸	mm	□370x Φ450	Φ370	540x Φ650	Φ600
T槽型	—	8-12H7（星型）	8-12H7（星型）	7-14H7（平型）	8-14H7（星型）
回转范围	—	nx360°	nx360°	nx360°	nx360°
最高转速	Nm	70	2000	80	1200
峰值转矩	Nm	581	580	1620	1408
额定转矩	Nm	314	379	860	1040
锁紧控制方式	Nm	油压	气压	油压	油压
锁紧扭矩	Nm	1000	750	3990	4000
总重	kg	—	—	—	—
容许载重	kg	300	铣300/车150	1000	铣1000/车500
定位精度/ 重复定位精度	"	10 " /5 "（可选配）	10 " /5 "（可选配）	10 " /5 "（可选配）	10 " /5 "（可选配）

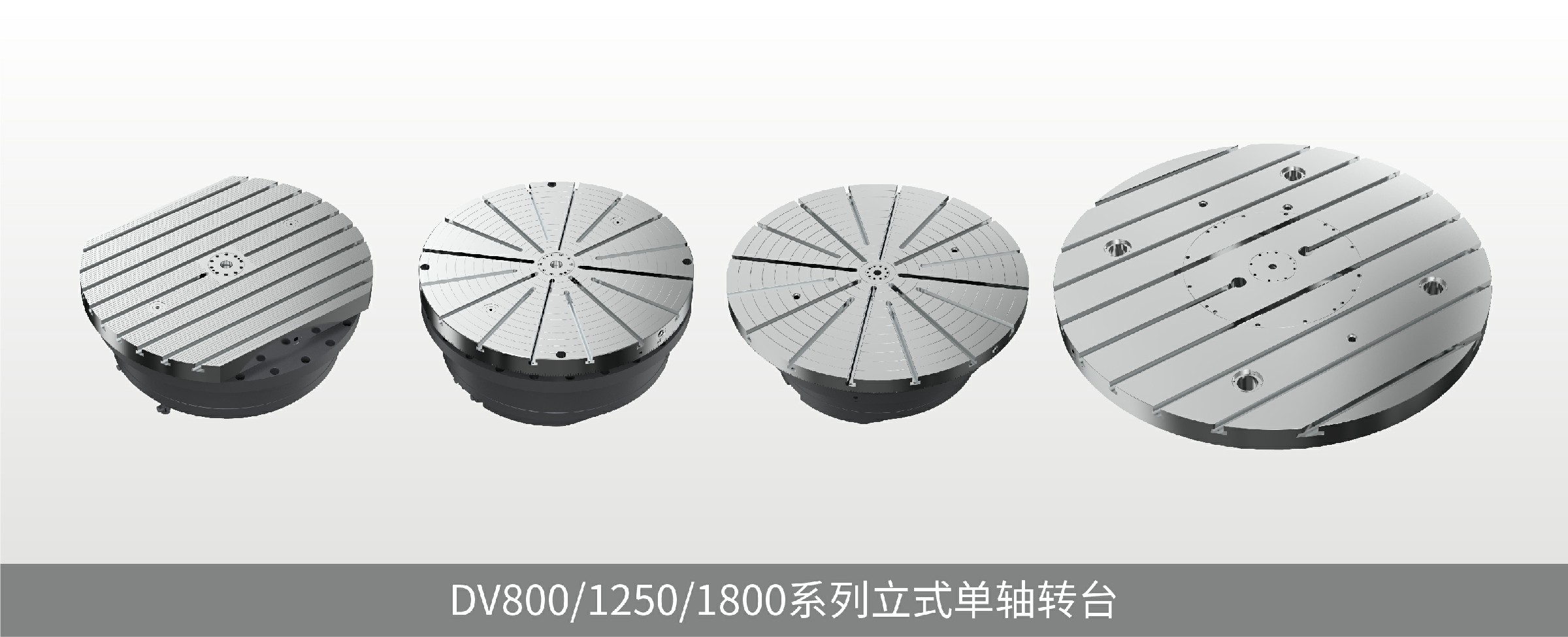

项目	单位	DV800	DV800MT	DV1250MT	DV1800
台面尺寸	mm	630×Φ800	Φ750	Φ1250	Φ1800
T槽型	—	9-14H7（平型）	16-14H7（星型）	16-14H7（ 星型）	9-28H7（平型）
回转范围	—	nx360°	nx360°	nx360°	nx360°
最高转速	Nm	70	800	400	12
峰值转矩	Nm	2320	2328	7478	7478
额定转矩	Nm	1210	1488	4458	4458
锁紧控制方式	Nm	油压	油压	油压	油压
锁紧扭矩	Nm	8000	5000	20000	20000
总重	kg	—	—	—	—
容许载重	kg	1400	铣1400/车700	2500	2500
定位精度/ 重复定位精度	"	10 " /5 "（可选配）	10 " /5 "（可选配）	10 " /5 "（可选配）	16 " /8 "（可选配）
