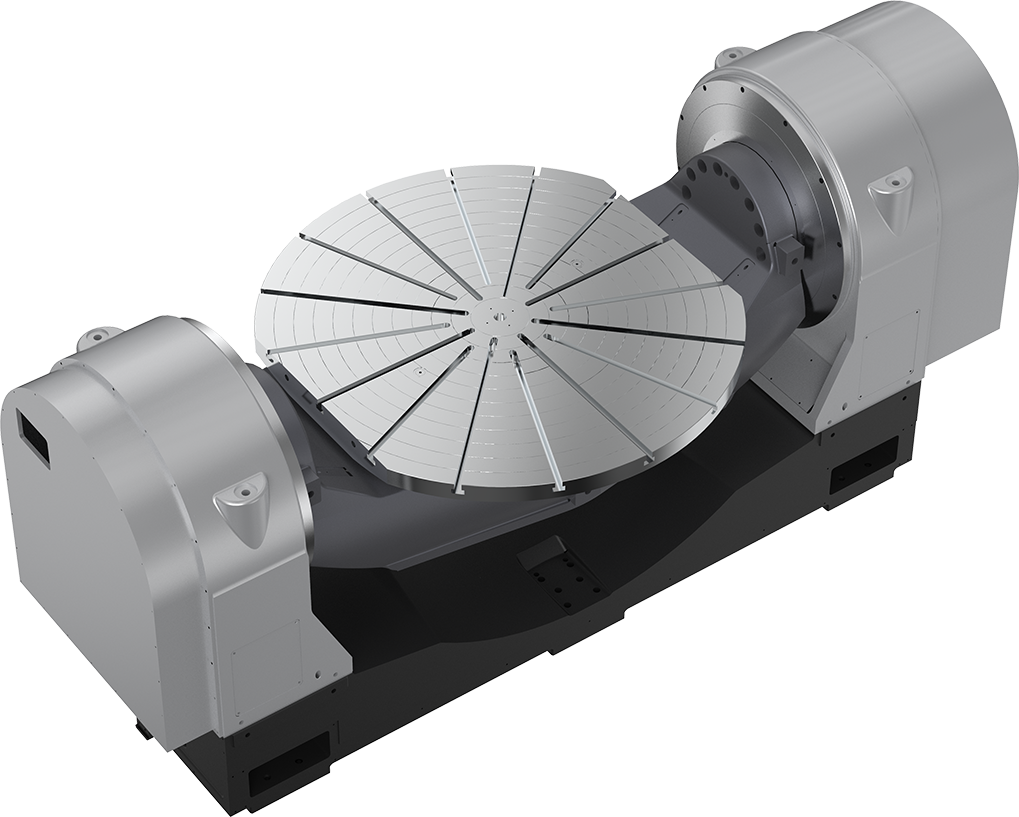

DR系列双轴转台

01 力矩电机直驱

水冷式力矩电机直接驱动, 高转速同时具有高扭矩, 无背隙、无磨耗。

2 应用领域

全新的驱动理念满足了现代机床日益增长的高动态、高精度和高可靠性的要求。

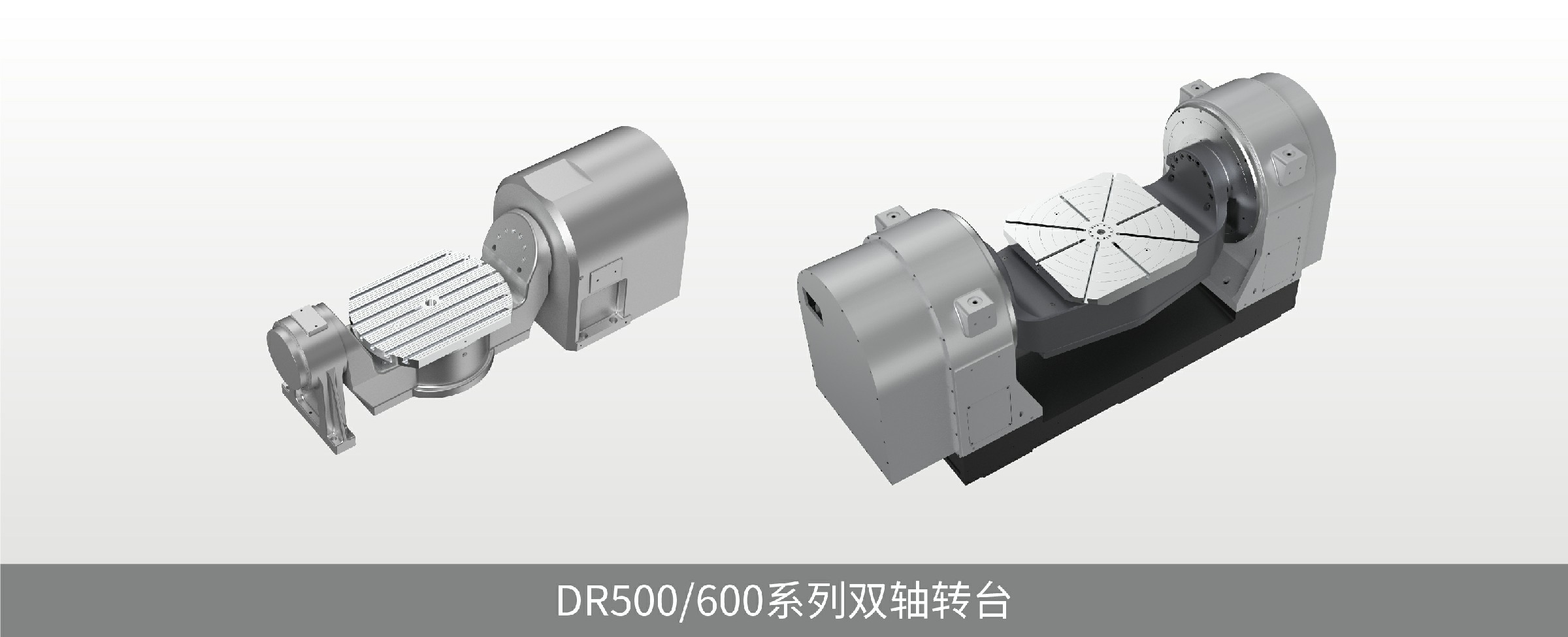

项目	单位	DR 500-04	DR 630-04	DR 630MT
台面尺寸	mm	□370×Φ450（Φ370）	Φ750	□630x800
T槽型	—	5-12H7（平型）	8-14H7（平型）	8-14H7（星型）
轴向	—	回转轴 摆动-130~+90°	回转轴 摆动轴-100~+50°	回转轴 摆动-100~+50°
驱动方式	—	直驱 单直驱	直驱 双直驱	直驱 双直驱
最高转速	rpm	60 60	60 30	1200 30
峰值转矩	Nm	415 2110	2320 2*3480	1408 2*3480
额定转矩	Nm	225 1200	1250 2*1880	1040 2*1880
锁紧控制方式	—	油压 油压	油压 气压	油压 气压
锁紧扭矩	Nm	1000 3000	4000 2*2300	4000 2*2300
总重	kg	570	2400	2000
容许载重	kg	300	1000	铣1000/车500
定位精度/ 重复定位精度	"	10 " /5 " (可选配)	10 " /5 " (可选配)	10 " /5 " (可选配)

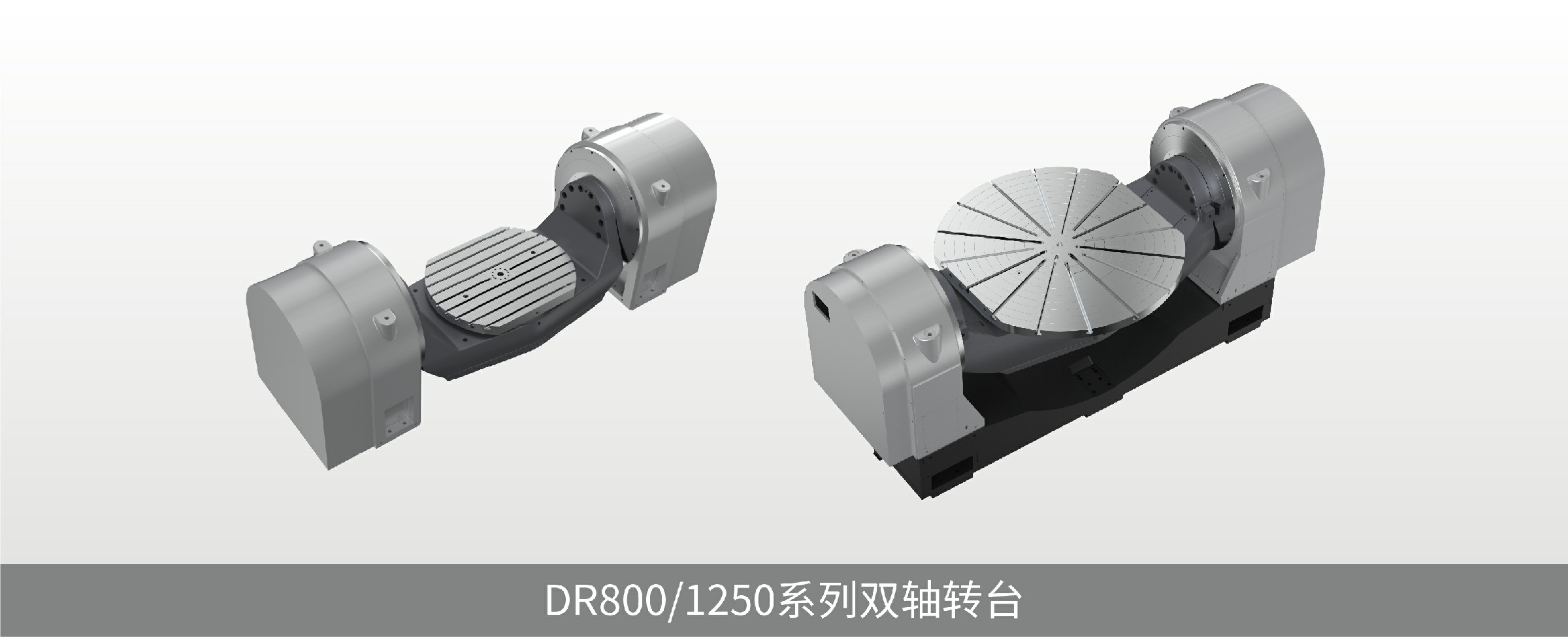

项目	单位	DR 800-01	DR 800MT	DR 1250-01
台面尺寸	mm	∥630xΦ800	Φ750	∥1100x Φ1250
T槽型	—	9-14H7（平型）	16-14H7（星型）	16-18H7（星型）
轴向	—	回转轴 摆动轴-100°~+50°	回转轴摆动轴-100°~+50°	回转轴 摆动轴-100°~+50°
驱动方式	—	直驱 双直驱	直驱 双直驱	直驱 双直驱
最高转速	rpm	70 30	800 30	60 30
峰值转矩	Nm	2320 2*4980	2328 2*4980	2328 2*4980
额定转矩	Nm	1210 2*2690	1488 2*2690	1488 2*2690
锁紧控制方式	—	油压 气压	油压 气压	油压 气压
锁紧扭矩	Nm	8000 2*3300	5000 2*3300	8000 2*3300
总重	kg	3200	3200	3700
容许载重	kg	1400	铣1000/车700	1500
定位精度/ 重复定位精度	"	10 " /5 "	10 " /5 "	10 " /5
