万能铣头

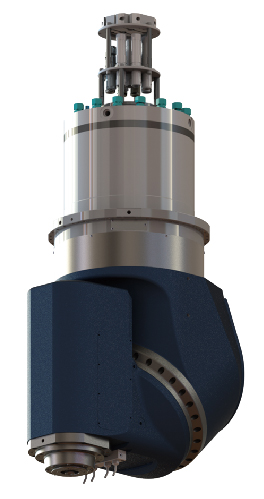

01 万能铣头

A轴45°布置，可实现立卧转换及联动加工；

电主轴内收于C轴下，结构紧凑，外形轮廓干涉范围小；

AC轴采用力矩电机直驱技术，动态响应特性优良；

基于有限元设计优化的部件，AC轴采用大规格转台轴承，具有较高的结构刚性；

各旋转轴配有充分的冷却及温度监测，具有持久的精度稳定性；

主轴鼻端位于主轴轴线与A轴轴线交点之后，有利于提高加工刚性。

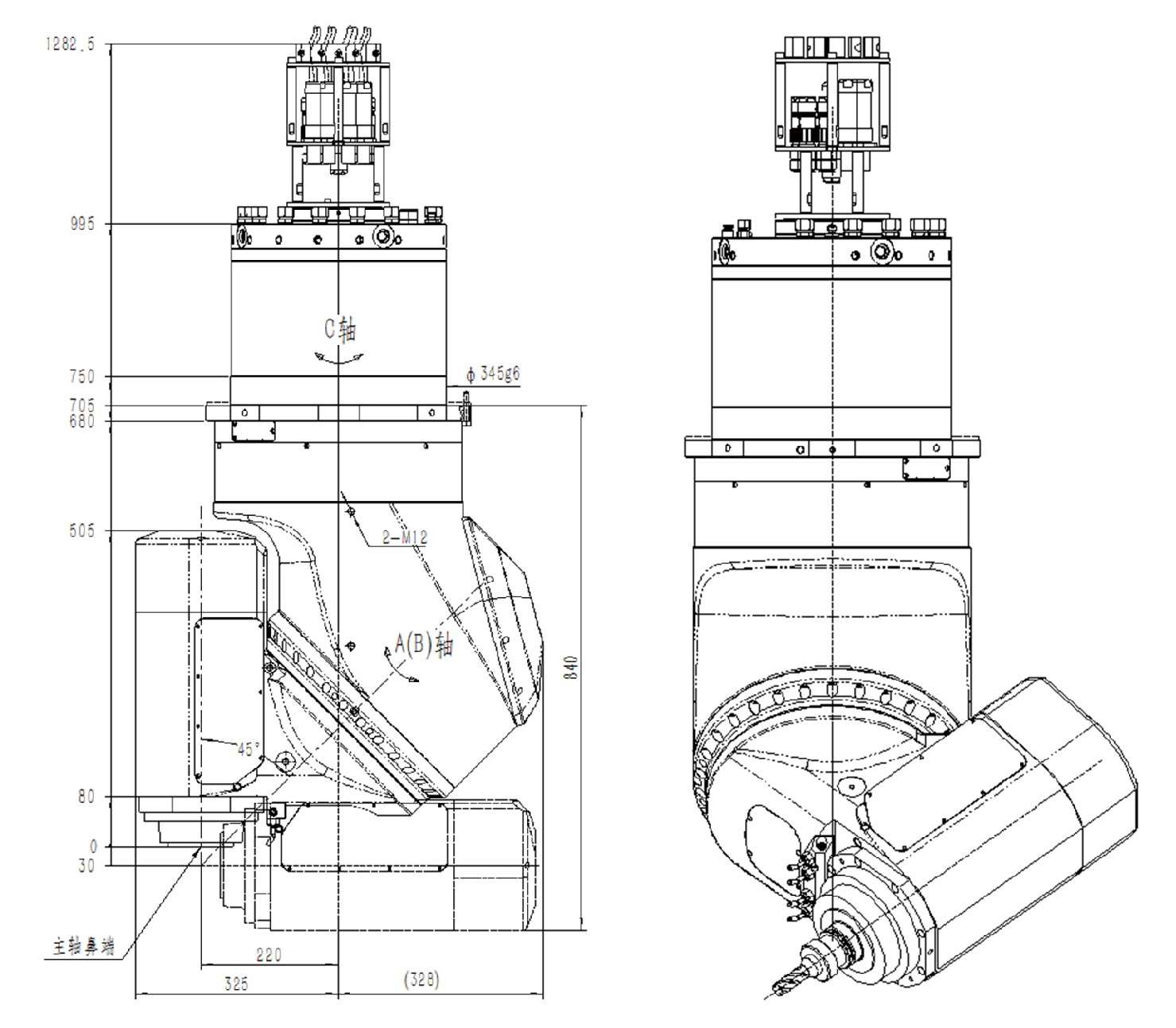

02 结构图

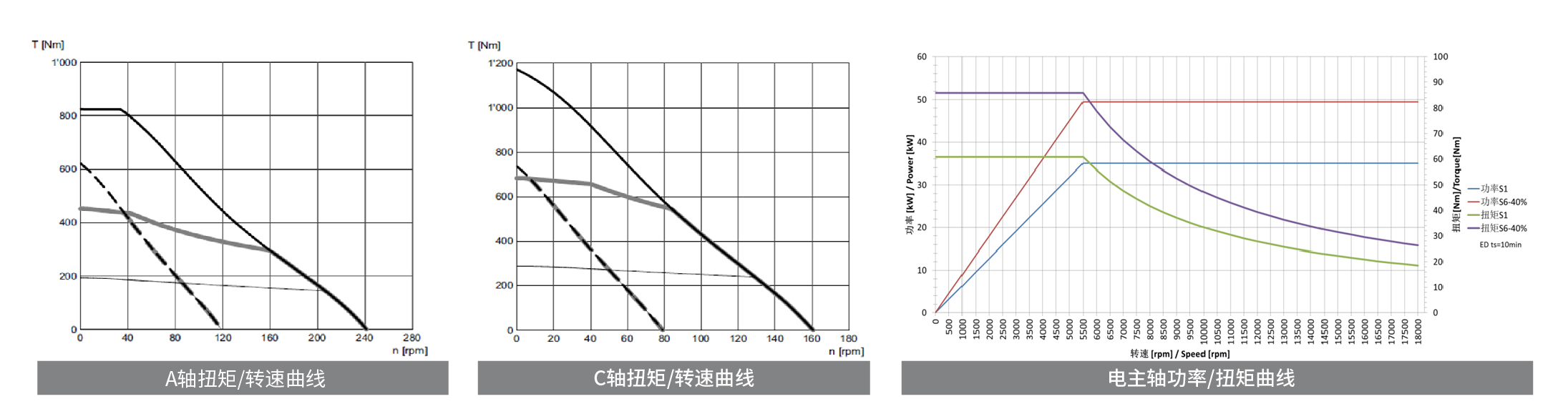

03 电主轴

参数

PARAMETER

万能铣头参数	代号	单位	A轴	C轴
额定转矩	Ts	Nm	410	612
最大扭矩	Tmax	Nm	830	1248
夹紧扭矩	P	Nm	930/1680 (最大)	2500
夹紧系统	——	——	气动	液压
摆动角度	——	（°）	0~180（负角度可选）	±300
定位精度	——	（”）	5	5
最大摆动速度	Vmax	rmp	60	60
回转半径	L	mm	——	330/445（最大）
连接止口	D	mm	——	345

电主轴参数	代号	单位	KESSLER电主轴
额定功率	PN	Kw	35
额定转速	nN	rpm	5500
额定扭矩(S1)	Ts	Nm	60
最大扭矩(S6)	Tmax	Nm	86
最大转速	nmax	rpm	18000/24000（选配）
电机类型	——	——	同步电机
刀具接口	——	——	HSK-A63
松刀单元	——	——	液压
