单摆铣头

01 单摆铣头

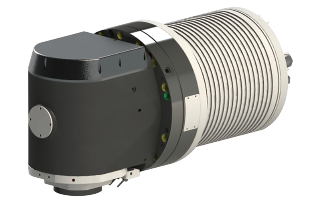

本产品为卧式直驱单摆铣头，是五轴联动卧式车铣复合加工中心应用广泛的关键功能部件；

本产品B轴采用力矩电机直驱技术，结构紧凑，输出扭矩大，精度高；

刀具主轴采用带车削功能的高速电主轴，满足车铣复合加工要求；

B轴夹紧采用气动弹性夹紧系统，结构简单，工作可靠；

主轴总长短小，大大增加了机床的加工空间。

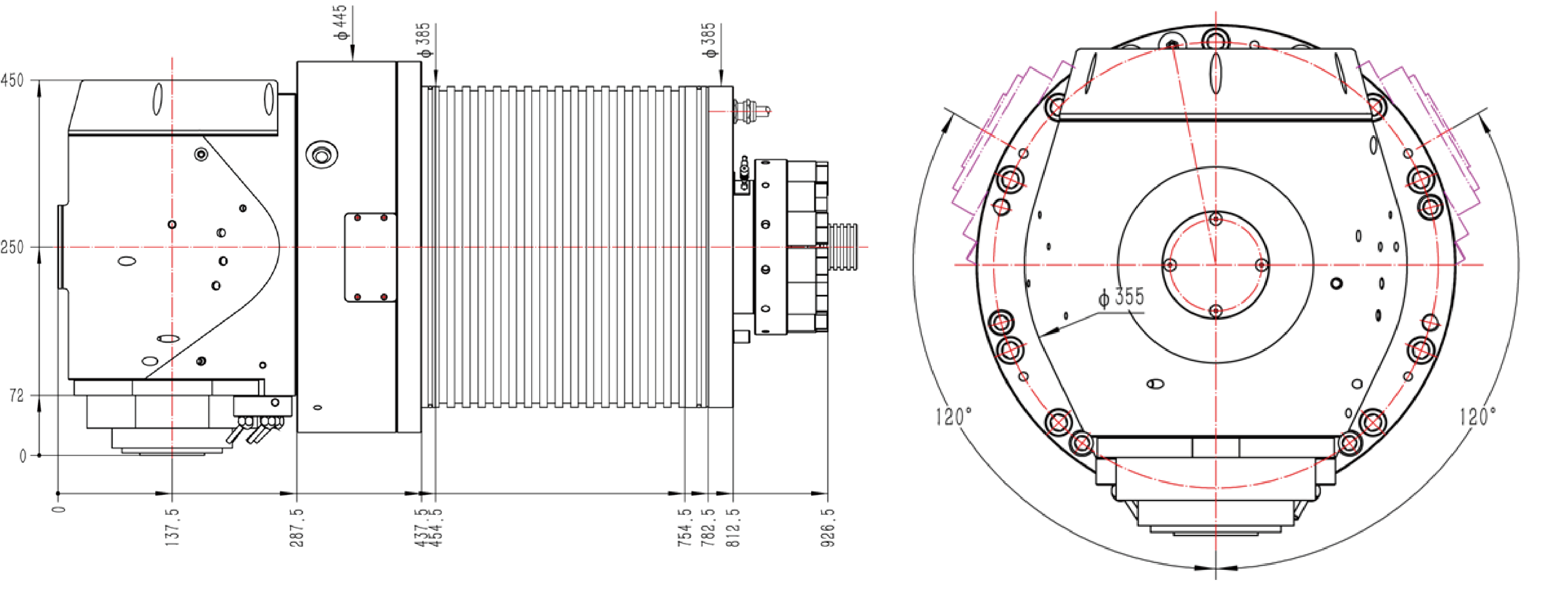

02 单摆铣头线构图

03 型号：GH6DB-2238512-CTSGA-01单摆铣头

参数

PARAMETER

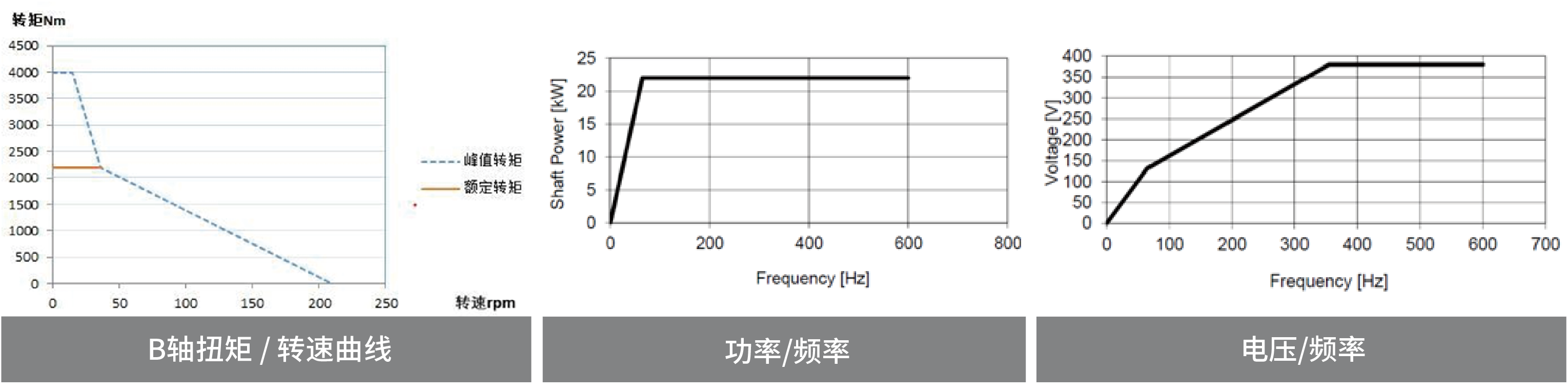

B轴技术参数	代号	单位	数值
额定转矩	Ts	Nm	2200
最大扭矩	Tmax	Nm	4000
夹紧扭矩	P	Nm	4000
夹紧系统	——	——	气动
摆动角度	——	（°）	±120°
定位精度		（″）	5
最大摆动速度	Vmax	rpm	100

电主轴参数

电主轴参数	单位	KESSLER电主轴	GH6MTF-2226012-CTG-01
额定功率	Kw	22	22
额定转速	rpm	3400	1300
额定扭矩(S1)	Nm	60	162
最大扭矩(S6)	Nm	79	202
最大转速	rpm	12000	12000
电机类型	——	同步电机	同步电机
刀具接口	——	HSK-A63	HSK-A63
松刀单元	——	液压	液压
